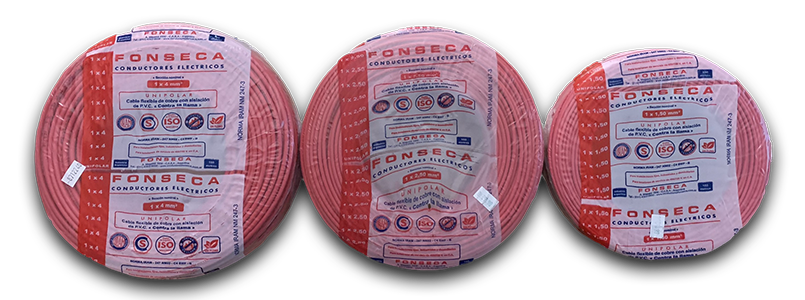

Cables Unipolares PVC

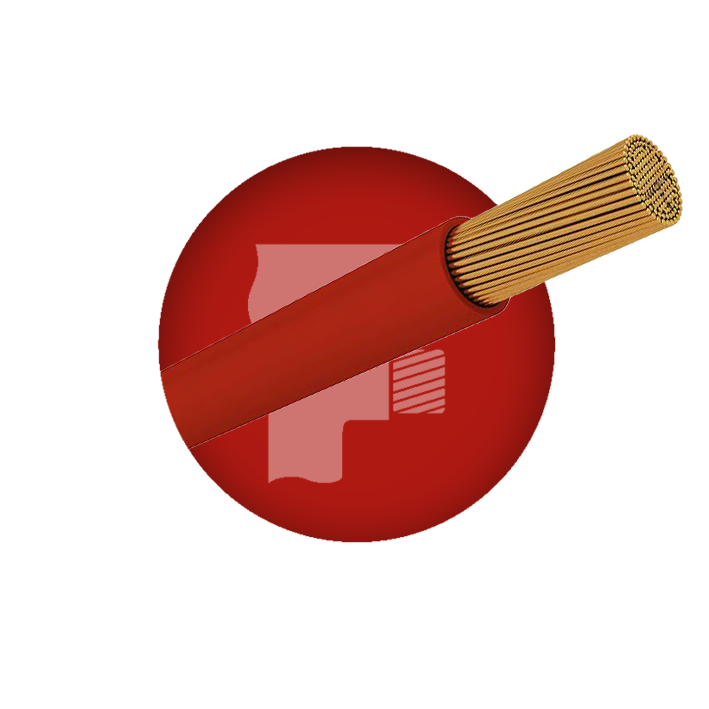

Cables de cobre aislados con PVC
Según Norma IRAM NM 247 – 3 /IEC60227/NBR247-3
Designación 247NM 02 – C4 y C5 – BWF – B. (C4 – Hasta 6mm2 // C5 – desde 10mm2 a 240mm2)
Tensión nominal 450 / 750 v
Extraflexible
Mejor
deslizamiento
Ecológico
No propagación
de llamas
Temperatura
de cortocircuito
Temperatura
de servicio
Tensión
de servicio
Sección
Nominal
Clase
Diámetro
Máximo
Alambres
Espesor
Nominal
de Aislación
Dimensiones
Exteriores
Aproximadas
Peso
Aproximado
Completo
Corriente
Admisible
en Cañerías
Corriente
Admisible
en Cañerías
Corriente
Admisible
al aire libre
Resistencia
Eléctrica
Máxima
a 20º C
Caíde
de Tensión
mm2
Clase
mm
mm
mm
Kg/ 100 mts
A (1)
A (2)
A (3)
0 hm / Km
V / km (4)
1.00
5
0.20
0.7
2.65
1.40
11.5
10.5
15
19.5
37
1.50
5
0.26
0.7
2.9
2.0
15
13
18
13.3
26
2.50
5
0.26
0.8
3.6
3.00
21
18
25
7.98
15
4
5
0.31
0.8
4.15
4.5
28
25
32
4.95
10
6
5
0.31
0.8
5.05
6.60
36
32
41
3.30
6.50
10
5
0.41
1.0
6.35
11.15
50
44
56
1.91
3.8
16
5
0.41
1.0
7.60
6.60
66
59
74
1.21
2.40
25
5
0.41
1.2
9.60
25.60
88
77
95
0.78
1.61
35
5
0.41
1.2
11.00
35.50
109
59
74
1.21
2.40
50
5
0.41
1.4
12.50
25.60
131
117
144
0.386
0.83
70
5
0.41
1.4
15.50
71.40
167
149
179
0.272
0.61
95
5
0.41
1.6
16.9
94
202
x
x
0.206
0.50
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
Referencias:
Referencias:
(1) Temperatura ambiente 40ºC.
(2) Cables en cañerías embutidas en mampostería + el conductor PE (protección eléctrica).
(2) Temperatura ambiente 40ºC
(3) Cables en cañerías embutidas en mampostería + el conductor PE (protección eléctrica).
(3) Temperatura ambiente 40ºC – En bandejas, dispuestas en plano.
(4) Para sistemas de corriente alterna monofásicos de 50 Hz, considerando cables en contacto y Cos fi=0.8.
(5) Para una tensión nominal de servicio no mayor que 300/500V. Su uso se admite solo en pequeños aparatos electrodomésticos
con un largo máximo de 2 mts y una carga máxima de 3 A.
Usos
Cable para instalaciones fijas, domiciliarias e industriales para tensiones de servicio de 450 / 750 V.
Normas
IRAM NM 62267 C5
Secciones
De 1 a 240 mm.
Flexibilidad
CLASE 5.
Conductores
Elaborado con Cobre de Cátodo, en conformidad con las especificaciones ASTM 115-93, grado 1, con una pureza de Cobre mínima del 99,5 %.
Elaborados según Normas IRAM NM 6227
BRINDANDO UNA MAYOR FLEXIBILIDAD PARA UN MEJOR MANEJO EN LA INSTALACIÓN DEL MISMO.
Aislación
De P.V.C. «Contra la llama» (Excelente resistencia a la propagación de incendios). IRAM NM IEC 60332-3-23; NBR 6812 CAT. BWF (ex IRAM 2289) y a la NO PROPAGACIÓN DE LA LLAMA. IRAM NM IEC 60332-1.
RESPONDE AMPLIAMENTE AL TIPO «A», de la Norma IRAM 2307-Parte 1. CON CONDICIONES DE AISLACIÓN MUY SUPERIORES.
Colores
de la Aislación
(Protección a Tierra).
A partir de 50 mm2:
Colores especiales bajo pedido.
Coeficientes de la
Corriente Admisible
Si los cables instalados son de 4 a 6, multiplicar por 0.8 y si son de 7 a 9 cables,
el coeficiente de multiplicación será de 0.7.
Servicio
Temperatura máxima del conductor 70º C en servicio continuo . 160º C en cortocircuito.
Mínima no menor a -5º C.
