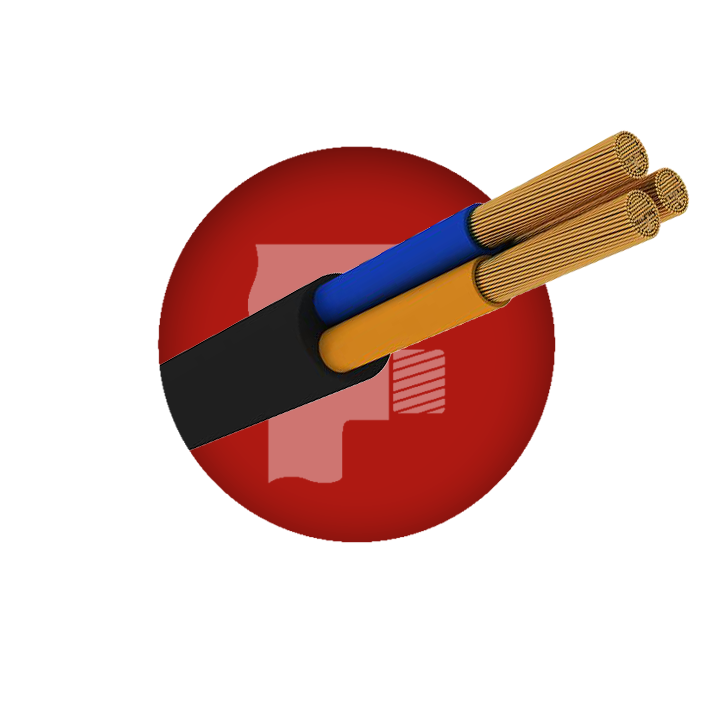

Cables Envainado Redondo
Cable de cobre con aislación y vaina de PVC- Tipo Taller
Según Norma IRAM NM247 – 5. Designación 247 NM 53 – C5
Tensión nominal 300/500 V
Extraflexible
Golpes
Abrasión
Mejor
deslizamiento
Ecológico
Temperatura
de servicio
Temperatura
de cortocircuito
Tensión
de servicio
Sección
Nominal
Diámetro
Máximo
Alambres
Espesor
Nominal
de Aislación
Dimensiones
Exteriores
Aproximadas
Peso
Aproximado
Espesor
Nominal
de la vaina
Corriente
Admisible
Resistencia
Eléctrica
Máxima
a 70º C y 50 Hz
mm2
mm
mm
mm
Kg/ 100 mts
mm
A (1)
0 hm / Km
BIPOLAR
2 x 0.75
0.21
0.60
6.10
5.20
0.80
7
26
2 x 1
0.21
0.60
6.40
6.06
0.80
10
19.5
2 x 1.50
0.26
0.70
7.30
7.700
0.80
17
13.3
2 x 2.50
0.26
0.80
8.80
11.60
1.00
22
7.98
2 x 4
0.31
0.80
10.30
16.60
1.10
30
4.95
2 x 6
0.31
0.80
12.20
24.40
1.30
37
3.30
2 x 10
0.41
1.00
15.30
38.50
1.50
50
1.91
TRIPOLAR
3 x 0.75
0.21
0.60
6.65
6.40
0.80
7
26
3 x 1
0.26
0.60
7.00
7.60
0.80
10
19.5
3 x 1.50
0.26
0.70
8.00
10.10
0.90
17
13.5
3 x 2.50
0.26
0.80
9.70
14.90
1.10
22
7.98
3 x 4
0.31
0.80
11.20
21.80
1.20
30
4.95
3 x 6
0.31
0.80
13.00
31.00
1.40
37
3.30
3 x 10
0.41
1.00
15.80
48.50
1.50
50
1.91
TETRAPOLAR
4 x 1
0.21
0.60
7.65
9.20
0.90
10
19.5
4 x 1.50
0.26
0.70
8.90
12.80
1.00
17
13.3
4 x 2.50
0.26
0.80
10.50
18.10
1.10
22
7.98
4 x 4
0.31
0.80
12.70
27.70
1.30
30
4.95
4 x 6
0.31
0.80
14.70
39.40
1.40
37
3.30
4 x 10
0.41
1.00
18.00
63.00
1.60
50
1.91
PENTAPOLAR
5 x 1
0.21
0.60
8.90
11.70
0.90
10
19.5
5 x 1.50
0.26
0.70
10.00
15.80
1.10
17
13.3
5 x 2.50
0.26
0.80
12.20
24.30
1.20
22
7.98
5 x 4
0.31
0.80
14.00
34.50
1.30
30
4.95
5 x 6
0.31
0.80
17.00
50.10
1.50
37
3.30
5 x 10
0.41
1.00
20.00
75.00
1.60
50
1.91
MULTIPOLAR
7 x 1
0.21
0.60
9.90
14.90
1.20
10
19.5
7 x 1.50
0.26
0.70
11.00
19.80
1.20
17
13.3
7 x 2.50
0.26
0.80
12.60
29.00
1.20
10
7.98
Referencias:
(#) AUN NO CONTEMPLADAS EN LA NORMA.
(1) Válida para temperatura ambiente de 40º C.
Usos
Para instalaciones movibles, en locales industriales, agrícolas y domésticos. Aparatos portátiles industriales y electrodomésticos en general, excluyendo los de calefacción.
Cable de Alta resistencia a los golpes y torceduras, con una amplia flexibilidad para su maniobra. Aislación de P.V.C./A. Contra la llama y envoltura de P.V.C. «Resistente a la llama».
Normas
IRAM NM 247-5 – 53 C5 y NBR NM 247-5 – 53 – C5, IRAM NM IEC 60332-1, IRAM NM IEC 60332-3 – 23.
Conductores
Elaborado con Cobre de Cátodo, en conformidad con las especificaciones ASTM 115-93, grado 1, con una pureza de Cobre mínima del 99,5 %.
Elaborados según Normas IRAM NM 280 e IEC 60228, en clase 5, dándole así una mayor flexibilidad.
Aislación
De P.V.C. «Contra la llama» responde ampliamente al tipo «D» de la Norma IRAM 2307-Parte 1 (excelente resistencia a la propagación de incendios),según ensayo de fuego «NO PROPAGACIÓN DEL INCENDIO» IRAM NM IEC 60332-3-23. (NBR 6812).
COLORES DE LA AISLACIÓN:
Bipolar:
Tripolar:
Tetrapolar:
Pentapolar:
(Siete Conductores)
(Doce Conductores)
Envoltura
De P.V.C. «Resistente a la llama» responde al tipo STS de la Norma IRAM 2307-Parte 1-P.V.C. que responde al ensayo de fuego: «NO PROPAGACIÓN DE LA LLAMA» según IRAM NM IEC 60332-1.
COLORES DE LA VAINA:
Color Negro en todas las medidas.
Bipolar: 2 x 0.75 – 2 x 1 – 2 x 1.50.
Tripolar: 3 x 0.75 – 3 x 1 – 3 x 1.50 (Blanco, naranja) 3 x 2.50 (Blanco).
Tetrapolar: 4 x 1 – 4 x 1.50.
Colores especiales bajo pedido.
Flexibilidad
Clase 5.
Servicio
Temperatura máxima en el conducto 70º C en servicio continuo y mínima -5º C.
160º C en cortocircuito.
