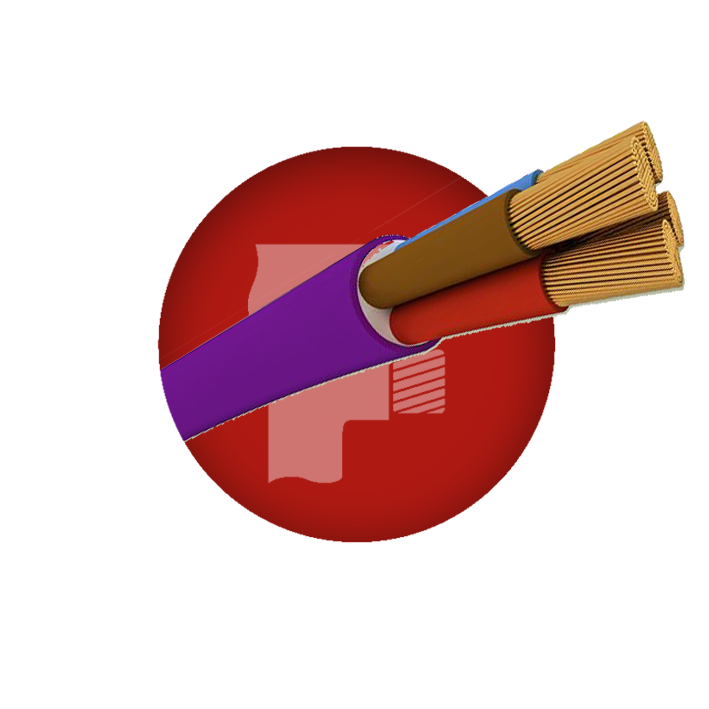

Cables Subterráneos Libre de Halógeno
Cables de Potencia, de Control, de Señalización y de Comando. De Cobre; con aislación y vaina de
UNI-BI-TRI-TETRA y PENTAPOLARES – (TODOS C5)EXTRAFLEXIBLE.
Según Norma IRAM 62266:2000//IEC 60502-1
Tensión nominal 0,6/1 KV
Extraflexible
Golpes
Abrasión
Protección
del agua
Sustancias
químicas
Mejor
deslizamiento
No propagantes
de llamas
Temperatira
de servicio
Temperatura
de cortocircuito
Radio mínimo
de tendido
Tensión
de servicio
Sección
Nominal
Diámetro
Máximo
Alambres
Espesor
Nominal
de Aislación
Dimensiones
Exteriores
Aproximadas
Peso
Aproximado
Espesor
Nominal
de la vaina
Corriente
Admisible
Máxima
Resistencia
eléctrica
Máxima
a 70º C y 50 Hz
Caída
de tensión
mm2
mm
mm
mm
Kg/ 100 mts
mm
(1) y (2)
0 hm / Km
VA / Km (3)
UNIPOLAR
1 x 16
0.41
1
7.0
XX
1.40
97/115
1.45
XX
1 x 25
0.41
1.2
12.60
32.10
1.4
120 / 150
0.873
1.41
1 x 35
0.41
1.2
13.90
41.70
1.4
150 / 180
0.628
1.06
1 x 50
0.41
1.4
15.50
58.30
1.4
180 / 210
0.464
0.82
1 x 70
0.41
1.4
18.30
82.60
1.4
220 / 260
0.324
0.61
1 x 95
0.41
1.6
20.00
105.10
1.5
270 / 310
0.232
0.48
1 x 120
0.41
1.6
21.50
129.10
1.5
315 / 350
0.184
0.41
1 x 150
0.51
1.8
25.00
167.00
1.6
360 / 390
0.150
0.35
1 x 185
0.51
2.0
27.10
188.10
1.7
415 / 440
0.128
0.32
1 x 240
0.51
2.2
29.00
248.00
1.8
490 / 510
0.0987
0.28
1 x 300
0.51
2.4
31.00
301.02
1.9
565 / 575
0.0754
0.25
BIPOLAR
2 x 1.50
0.26
0.80
9.10
10.90
1.8
15 / 25
15.9
21
2 x 2.50
0.26
0.80
10.00
14.20
1.8
21 / 35
9.55
13
2 x 4
0.31
1.00
12.00
20.50
1.8
28 / 44
5.92
8.61
2 x 6
0.31
1.00
12.60
25.70
1.8
37 / 56
3.95
5.77
2 x 10
0.41
1.00
15.30
40.10
1.8
50 / 72
2.29
3.37
TRIPOLAR
3 x 1.50
0.26
0.80
9.70
12.70
1.8
15 / 25
15.9
21
3 x 2.50
0.26
0.80
10.50
17.00
1.8
21 / 35
9.55
13
3 x 4
0.31
1.00
12.00
25.50
1.8
28 / 44
5.92
8.61
3 x 6
0.31
1.00
13.60
32.60
1.8
37 / 56
3.95
5.77
3 x 10
0.41
1.00
16.30
50.40
1.8
50 / 72
2.29
3.37
TETRAPOLAR
4 x 1.50
0.26
0.80
10.80
16.40
1.8
15 / 25
15.9
21
4 x 2.50
0.26
0.80
11.50
20.70
1.8
21 / 35
9.55
13
4 x 4
0.31
1.00
13.60
30.20
1.8
28 / 44
5.92
8.61
4 x 6
0.31
1.00
15.60
42.50
1.8
37 / 56
3.95
5.77
4 x 10
0.41
1.00
18.20
63.20
1.8
50 / 72
2.29
3.37
4 x 16
0.41
1.00
23.00
100.70
1.8
64 / 94
1.45
2.16
PENTAPOLAR
5 x 1.5
0.26
0.80
11
XX
1.50
15/25
15.9
21
5 x 2.5
0.26
0.80
12.90
XX
1.50
21/35
9.55
13
5 x 4
0.31
1
14
XX
1.50
28/44
5.92
8.61
5 x 6
0.31
1
17
XX
1.50
37/56
3.95
5.77
5 x 10
0.407
1
20
XX
1.50
50/72
2.29
3.37
5 x 16
0.407
1
24
XX
1.50
64/94
1.45
2.16
3×25+16
0.41
1.20/1.00
27.00
139.30
1.8
85 / 120
0.933
1.34
3×35+16
0.41
1.20/1.00
29.00
168.40
1.8
110 / 145
0.663
0.95
3×50+25
0.41
1.40/1.20
35.50
198.50
1.9
133 / 170
0.464
0.73
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
Referencias:
(1) Servicio continuo en aire en un mismo ambiente a 40º C.
(2) Servicio continuo enterrado a 70 cm.
(3) Considerada para sistemas trifásicos y cos Fi 0.8.
Usos
Cables especiales para distribución de energía en Baja Tensión El cable subterráneo libre de halógeno (LSOH) está especialmente recomendado para instalaciones donde la seguridad contra incendios y la protección de las personas y equipos es prioritaria,Edificios de difícil evacuación: como museos, estadios, aeropuertos, centros de datos, hospitales, cines, etc
Normas de Seguridad Eléctrica
y Aseguramiento de Calidad
• Sello de Conformidad Norma IRAM 62266:2000//IEC 60502-1 de Seguridad Eléctrica emanado de la Ex Secretaria de Industria, Comercio y Minería. Por Resolución (ex Nº 92/98).
• Condiciones de Ensayo: No propagación del Incendio IRAM NM IEC 60332-3-24 y No propagación de la Llama IRAM NM IEC 60332-1.
• Sistema de Garantía de Calidad Bajo Certificación Normas ISO 9001: 2015 . Certificado de Registro IRAM Nº 9000-549 (desde el 21 de agosto de 2001).
Conductores
Elaborado con Cobre de Cátodo, en conformidad con las especificaciones ASTM 115-93, grado 1, con una pureza de Cobre mínima del 99,5 %.
Todas las secciones en clase 5, según Norma IRAM NM 280/03 (ex IRAM 2022/88).
Aislación
Aislación libre de halogeno de sobradas prestaciones eléctricas y mecánicas. Especiales prestaciones contra la propagación de incendios (IRAM NM IEC 60332-3-24).
Colores de la Aislación:
• Unipolar: (F).
• Bipolar: (F + N).
• Tripolar: (3 F).
• Tetrapolar: (3 F + N).
• Pentapolares: (3 F + N + PE).
(F) = Fase; (N) = Neutro; (PE) = Protección Eléctrica (Tetra).
Bajo pedido se pueden realizar las aislaciones de «XLPE» (Temperatura de servicio 90º C).
Rellenos
En multipolares y en secciones de 16 mm2 en adelante se realiza (s/Norma), un relleno de material extruído no higroscópico, colocado sobre las fases reunidas y cableadas.
Envoltura
De LS0H. «Resistente a la llama» . «NO PROPAGACIÓN DE LA LLAMA» según (IRAM NM e IEC 60332-1).
LS0H especial cumpliendo ampliamente con el compuesto «STI» de la Norma IRAM 2307-Parte 1.. De excelentes propiedades mecánicas y de resistencia a los agentes químicos. Si se utiliza «XLPE» (para la aislación); la vaina cumple con el compuesto «STI» de la Norma IRAM 2307-Parte 1).
El color de la vaina es en todos los casos Lila, y la marcación en la misma es «Marcaación secuencial
de la longitud -SUBTERRÁNEO FLEX LS0H- Nº de Conductores x Sección -CONTRA LA LLAMA – FONSECA – INDUSTRIA ARGENTINA – 0,6 / 1,1 kV – CAT II – SELLO IRAM 62266:2000 – Clase 5.
(Colores especiales, bajo pedido).
Flexibilidad
Clase 5 -Según Norma IRAM NM 280. Esta es una propiedad muy importante de nuestros cables de potencia que hacen que se destaquen en el mercado, «Por su alto grado de maniobrabilidad». Ya que todas las secciones son Clase 5.
Servicio
Temperatura máxima en el conducto 90º C en servicio continuo . 160º C en cortocircuito.
Tensiones admisibles: 0,6 / 1,1 kV.
Tensión máxima entre Fase y Tierra: 0,6 kV ca.
Tensión máxima entre Fases: 1,1 kV ca.
Tensión máxima de red: 1,2 kV ca.
Fonseca S.A.
